起源の場所: | 重慶 |
ブランド名: | Bosun |
証明: | ISO9001, CE, CQC,CCC |
最小注文数量: | 1 |
---|---|
価格: | 999 - 9999 USD |
パッケージの詳細: | 木の場合 |
受渡し時間: | 15仕事日 |
支払条件: | T/T、L/C、ウェスタン・ユニオン |
供給の能力: | 1ヶ月あたりの2000 PC |
製品名: | 電気変圧器のサブステーション | 色: | 要求に応じて |
---|---|---|---|
ODM/OEM: | 受け入れられる | 証明書: | ISO、9001 CQC、CCCのセリウム |
支払: | T/T L/C | パッキング: | 木の場合 |
ハイライト: | 電気格子システム プレハブのサブステーション,電気格子システムTNBコンパクトのサブステーション,プレハブTNBのコンパクトのサブステーション |

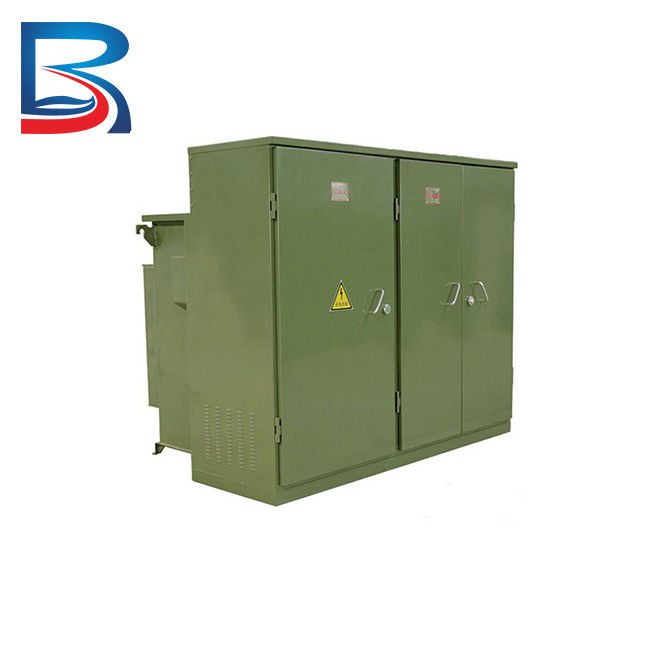

電気格子システムのためのプレハブTNBの電気変圧器のサブステーション
製品の説明
電圧レベル
•通常第一次側面の12kVのまわりで中型の電圧配分のために使用されてまで。
•二次側面の400Vまたは690Vへの軽減する電圧。
•まで1600kVAのまわりで変圧器容量の適用のために適した。
設計指定
•IP54のエンクロージャの保護評価かより高い水の塵そして臨時にはねかけることから保護するため。
•少なくともEの絶縁材のクラス(140°C)変圧器および開閉装置のために。
•装置および部品は電気サブステーションのためのIECの標準に合う。
•サージの防止装置、器械変圧器、等のような任意回線保護装置。
温度調整
•部品からの熱を散らす自然なか強制風の冷却装置。
•包囲された、内部温度を監視する温度検出器。
•ファンの速度を調整する温度調整の単位は警報、等を活動化させる。
•高い周囲温度のための熱交換器か液体冷却。
•極限状態のための任意空気調節。
使用上の安全
•過電流、積み過ぎおよび短絡の保護のための統合された保護リレーそして遮断器。
•電圧、逆力、等の下でのために任意に保護に中継で送ること地絡、に/。
•自動的に運転休止の間に格子から切り離すべきIslandingの防止。
•消火システムおよび保護接地。
•監視および操作のための警報、表示器およびコントロール パネル。
•ドアおよび侵入者の検出の錠のような安全対策。
指定
評価される電圧 | 12/17.5/24kV | 36kV |
標準的な適当 |
IEC 62271 – 202 (IEC 61330) | IEC 62271 – 202 (IEC 61330) |
正常な周囲温度 | 40 ° C | 40 ° C |
最高の周囲温度 | 50 ° C | 50 ° C |
エンクロージャの構造 | モジュラー | モジュラー |
換気 | 自然 | 自然 |
温度のクラス(Std.) | K 10 | K 10 |
MVおよびLVコンパートメント | IP 54 | IP 54 |
変圧器コンパートメント | IP 23 | IP 23 |
評価される電圧(kV) | 12/24kV | 36kV |
力の頻度(kV rms) | 28/50 | 70 |
衝動(p) kV | 75/125 | 170 |
評価される頻度(Hz) | 50/60 | 50/60 |
評価される正常な現在の(a) | 630 | 630 |
容量(a)の破損 | 630 | 630 |
作る容量(ka)を | 52.5 / 40 | 50 |
評価される正常な現在の(a) | 630 | 630 |
壊す容量(ka)を | 21/16 | 20 |
作る容量(ka)を | 52.5 / 40 | 50 |
評価される力(KVA) –オイルのタイプ | 2500 | 2000年 |
評価される力(KVA乾式) – | 2500 | 2000年 |
評価される二次電圧(v) | 433 | 433 |
ベクトル グループ | Dyn 11 | Dyn 11 |
叩く範囲 | + 2.5%のステップの5 | + 2.5%のステップの5 |
IP | はい | はい |
内部アーク | はい | はい |
エンクロージャのクラス | はい | はい |
衝撃試験 | はい | はい |
接地の短絡テスト | はい | はい |
利点
1.Excellent質
2.24時間サービス
3.Professional設計
4.Advanced技術
5.Rapid配達
生産設備
工学
1.Power世代別植物
2.Substations
3.Commercial建物
4.Data中心
5.Renewableエネルギー・システム
6.Transportation
